MessageSujet: Cité d'Alet, St Malo   Cité d'Alet, St Malo EmptySam 17 Aoû 2013 - 10:08

Salut a tous,
je commence donc un article sur la cité d'alet en St Malo.


la première partie , concerne les blokhaus presents, et un peu de technique, notamment sur les systèmes de mitrailleuses et de plaques blindées  utilisées dans les casemates à MG.


Ce bastion, situé a l’entrée du port de St Malo (deja fortifié au XVIIe siècle par Vauban) fut largement defendu par les allemands.
Cette mini forteresse, codée StP Ra 230 et surnommée Zitadelle (citadelle),  est organisée en 25 bastions ( diminutif « Z » ) dans lesquels sont implantés divers blockhaus :

Z1 : R112a  (abri avec cloche blindé type  35P8)
Z2 : R506  (casemate pour festung-PaK 3.7 cm (t) )
Z3 : R112a ( abri avec cloche blindée type 35P8 )
Z4 : R625 ( casemate pour 7.5 cm PaK 40 )
Z5 : R625 (idem)
Z6 : R621/501  ( blockhaus type 621 couplé a un blockhaus type 501 , abris pour personnel)
Z7 : R114a neu ( abri avec cloche blindée type 20P7)
Z8 : R504 ( abri avec garage pour canon PaK)
Z9 : R105d ( casemate MG )
Z10 : R114a neu ( abri avec cloche blindée type 20P7)
Z11 : R112a (abri avec cloche 20P7 )
Z12 : R112a ( abri avec cloche blindée type 20P7 )
Z13 : R105b (casemate MG)
Z14 : R105 b (casemate MG)
Z15 :   inexistant
Z16 : R105d/105b  ( 2 casemates MG couplées entres elles)
Z17 : R105d/105b  (2 casemates MG couplées entres elles)
Z18 : R105d/105c / MG stand SK ( 2 casemates MG + MG stand SK couplés avec cloche blindée type 486P2)
Z19 : R105c (casemate MG + cloche blindée type 486P2)
Z20 : R611 ( casemate canon de campagne  10.5 cm le F.H 16)
Z21 : R611 (idem)
Z22 : R636 (poste directeur de tir)
Z23 : L410a /L410a : abri couplés doté de 2 cuves Flak ( 4 cm Flak 38 bofors)  , une 3e cuve Flak est placée a proximité
Z24 : Abri pour mortier automatique M19
Z25 : R667 (casemate pour 5 cm KWK L60)

Chaque bastion est relié aux autres par un complexe souterrain.  Dans certains bastions comme le « Z16 » ou le « Z18 » les blockhaus sont empilés les uns sur les autres.


plan allemand de la cité avec zone de tir des blockhaus:

Cité d'Alet, St Malo Al_04110

cuve flak:
Cité d'Alet, St Malo Dscf1210

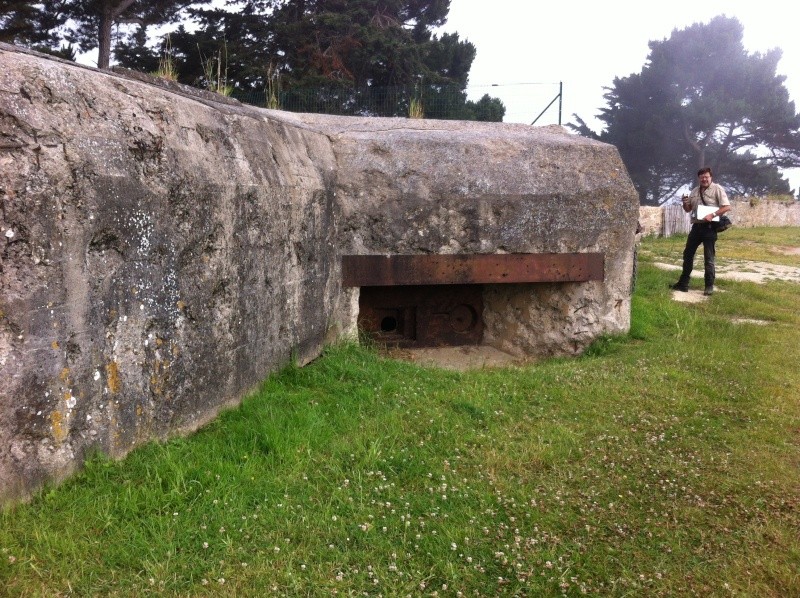

Z13:
Cité d'Alet, St Malo Dscf1211

Cité d'Alet, St Malo Img_2610

Z14 et Z13
Cité d'Alet, St Malo Dscf1213

Z16
Cité d'Alet, St Malo Dscf1214


Cité d'Alet, St Malo Dscf1215

Z16 Z17:

Cité d'Alet, St Malo Dscf1216

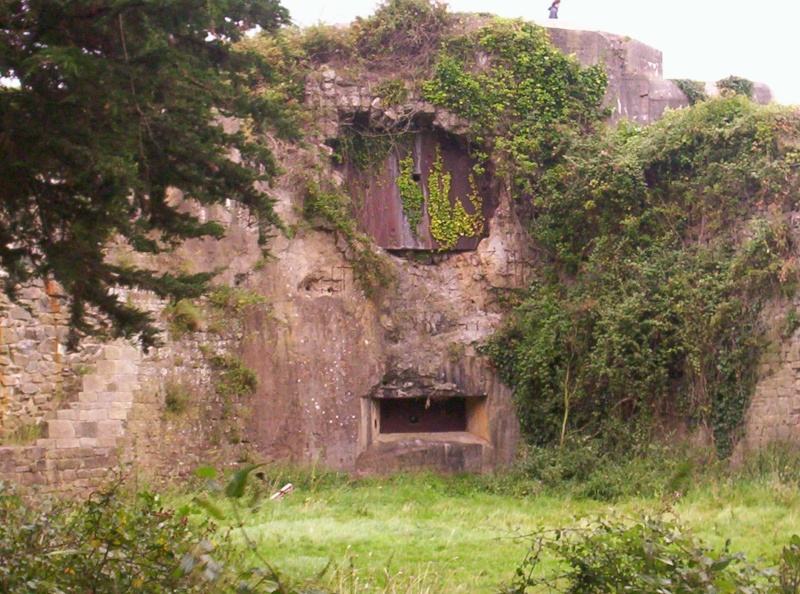

Z23 (canon bofors)

Cité d'Alet, St Malo Img_2611

Cité d'Alet, St Malo Dscf1217

Cité d'Alet, St Malo Dscf1218

Cité d'Alet, St Malo 100_3210

R636:
Cité d'Alet, St Malo Img_2612


A noter que les casemates pour MG (R105) sont dotées de mitrailleuse en position « forteresse » :
L’embrasure de tir du blockhaus est obturée par une plaque blindée. Au sein de la Zitadelle, il s’agit généralement de plaques de type 78P9.  Elle est équipée en son centre d’un évidemment sphérique, dans lequel vient s’adapter la rotule de la MG 34 montée sur affut Kugelkopflafette  pendant le tir.  Cette plaque possède aussi 2 diascopes repartis de chaque cotés de la rotule.  Cette plaque a une épaisseur de 200 mm d’acier, pour une hauteur de 3000 mm et d’une largeur de 3800 mm  pour un poids de 24 tonnes.

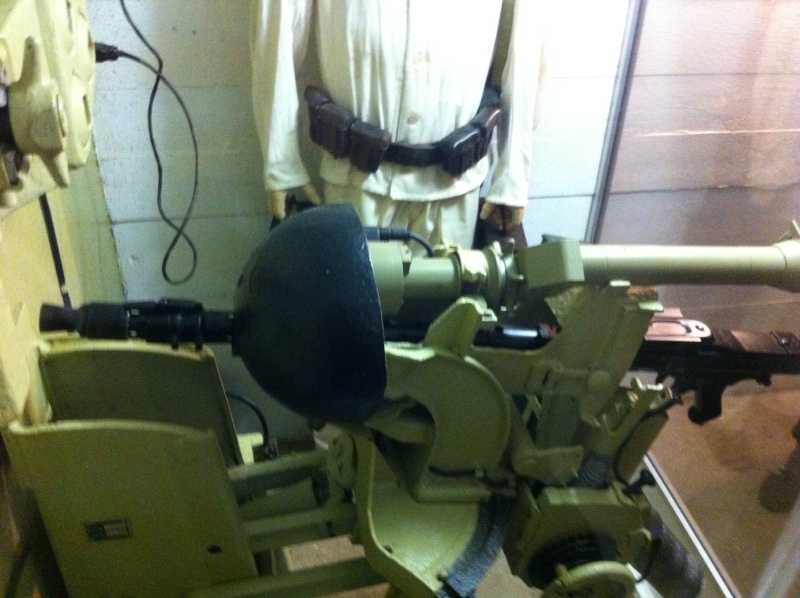

L’affut Kugelkopflafette :

Cet affut prenait place derrière la plaque blindée et directement fixée sur celle ci. Le système comprenait la MG 34 intégrée dans un carcan composé d’une rotule au niveau du canon. Ce carcan assurait la stabilité de l’arme lors du tir. Une lunette de visée de type Pz Z F1 est intégrée.
Pour pouvoir mettre la mitrailleuse en batterie, un système de vérins hydrauliques permettait de basculer l’affut et de placer la rotule dans l’orifice central sphérique  de la plaque blindée. A la fin du tir, ou lors du changement de canon, l’affut est rebasculé vers le bas, l’orifice de la plaque blindé est obturé par un obturateur (lui aussi sphérique pour s’adapter a l’orifice).
Un système de récupération des douilles est placé sous l’arme.  10 canons de rechanges étaient stockés sur les cotés (par 5) de l’affut.

La portée de tir était de 3500 m sur cet affut.


Cité d'Alet, St Malo Img_2723

Cité d'Alet, St Malo Img_2724

Cité d'Alet, St Malo Img_2725

Cité d'Alet, St Malo Img_2726

Cité d'Alet, St Malo Img_2727

Cité d'Alet, St Malo Img_2728

Cité d'Alet, St Malo Img_2729

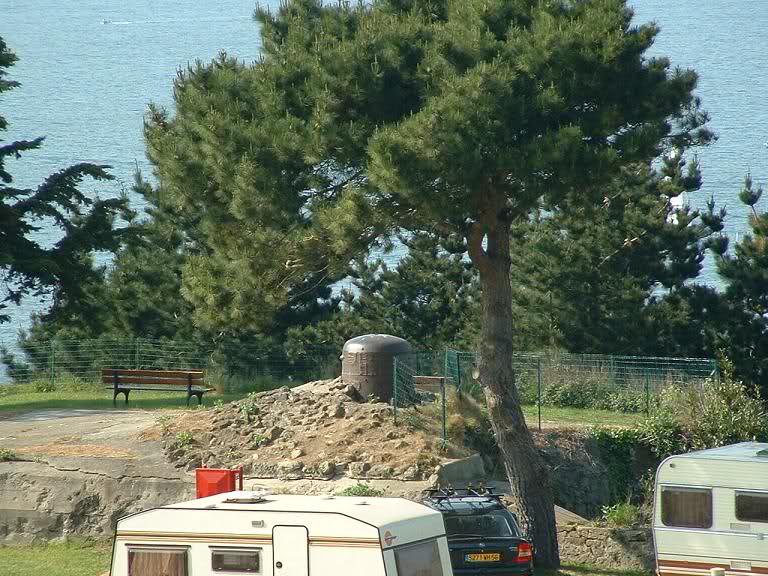

Les cloches blindées :

Les cloches présentes sur ce site sont composées de 6 embrasures pour MG. Chaque cloche blindée est équipée au maximum de 2 mitrailleuses montées sur affut kugelkopflafette (sur rotule) . elles sont équipées d’un périscope central et de 3 épiscopes . Le blindage avait une épaisseur de 25 cm, et un poids de 51 tonnes.

Sur le site de la cité d’Alet, il y a en tout 8 cloches blindées.

Cité d'Alet, St Malo T6ozsh10

Cité d'Alet, St Malo N53cie10
Cité d'Alet, St Malo I4mv7410
Cité d'Alet, St Malo B9g90810
Cité d'Alet, St Malo 34ovex10
Cité d'Alet, St Malo 30ku4o10
Cité d'Alet, St Malo 2n830g10


festung PaK 3.7 cm (t) cité alet:

Cité d'Alet, St Malo Cezemb10


la prochaine fois, récit des combats !
A plus
